1 范圍

      GB 19212.1-2008的該章用下列內容代替：

      本部分規定了一般用途隔離變壓器和內裝一般用途隔離變壓器的電源裝置的安全方面的要求。帶有電子電路的變壓器也包括在本部分中。

      注1：包括電氣、溫度和機械方面的安全。

      除非另有規定，以下“變壓器”包括一般用途隔離變壓器和內裝一般用途隔離變壓器的電源裝置。注2：對于（線性）電源裝置，本部分適用。對于開關型電源裝置，IEC 61558-2-16和本部分適用。

      本部分適用于駐立式或移動式、單相或多相、空氣冷卻（自冷或風冷）、獨立用和配套用的干式變壓器。其繞組可以是包封式或非包封式。

      額定電源電壓不超過交流1100V，額定頻率及內部運行頻率不超過500 Hz。

      額定輸出不超過：

      ——對單相變壓器，25kVA；

      ——對多相變壓器，40kVA。

      如果采購方和制造方另有協議時，本部分也適用于對額定輸出不限制的變壓器。

      注3：本范圍不包括擬用于配電網絡的變壓器。

      空載輸出電壓或額定輸出電壓超過交流50V或無紋波直流120V，如果適用時，不超過交流500V或無紋波直流708 V。

      在特殊情況下，空載輸出電壓或額定輸出電壓可以高達交流1000V或無紋波直流1415V。

      本部分不適用于預定要與變壓器的輸入和輸出端子連接的外部電路及其元器件。

      本部分適用于在安裝規程或設備規范中要求電路間的絕緣為雙重絕緣或加強絕緣的變壓器。

      注4：注意下列說明：

      ——對預定要用在車輛、船舶或飛機上的變壓器，可能需要一些附加的要求（按其他適用標準、國家規程等）；

      ——避免外殼和外殼內元器件受諸如霉菌、害蟲、白蟻、日輻射和結冰等外界影響的防護措施也應當考慮；

      ——變壓器運輸、儲存和工作的不同條件也應當考慮；

      ——對預定要用于特殊環境，例如用于熱帶環境的變壓器，可以采用符合其他適用標準和國家規程規定的附加要求。

      注5：隨著今后變壓器技術的發展，可能需要提高頻率的上限值，而在此之前，可以將本部分作為導則使用。

2 規范性引用文件

      除下列引用文件外，GB 19212.1-2008的該章適用。

      該章增加下列引用文件：

      GB 19212.1-2008 電力變壓器、電源、電抗器和類似產品的安全 第1部分：通用要求和試驗和第1號修改單。

3 術語和定義

      GB 19212.1-2008的該章適用。

4 一般要求

      GB 19212.1-2008的該章適用。

5 試驗的一般說明

      GB 19212.1-2008的該章適用。

6 額定值

      除下列條款外，GB 19212.1--2008的該章適用：

      該章增加下列條款：

6.101 額定輸出電壓應超過交流50V或無紋波直流120V，但不應超過：

      ——對移動式單相變壓器，為交流250 V；

      ——對移動式多相變壓器，為交流400V；

      ——對其他變壓器，為交流500V或無紋波直流708V。在這種情況下，為符合國家的布線規程或特殊目的，額定輸出電壓可以高達交流1000V或無紋波直流1415V。此輸出電壓限值也適用于不擬互相連接的輸出繞組呈串聯連接的情況。

6.102 額定輸出不應超過：

      ——單相變壓器25 kVA；

      ——多相變壓器40kVA。

      采購方和制造方另有協議時，額定輸出可不受限制。

6.103 電源額定頻率及內部運行頻率不應超過500 Hz。

6.104 額定電源電壓不應超過交流1100V。

      通過目視檢查標記來檢驗是否符合6.101～6.104的要求。

7 分類

      GB 19212.1-2008的該章適用。

8 標志和其他信息

      除下列條款外，GB 19212.1-2008的該章適用：

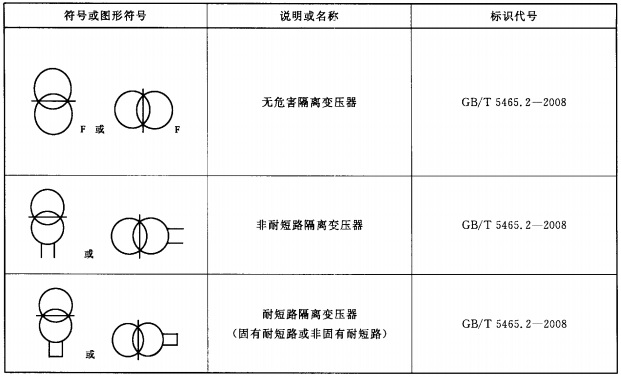

8.1 h）用下列內容代替第一句話：8.11中所示的表示該種變壓器的相關圖形符號。

8.11 該條增加下列內容：

9 電擊防護

      GB 19212.1-2008的該章適用。

10 輸入電壓設定值的改變

      GB 19212.1-2008的該章適用。

11 負載輸出電壓和輸出電流

      GB 19212.1-2008的該章適用。

12 空載輸出電壓

      除下列條款外，GB19212.1-2008的該章適用。

      該章增加下列條款：

      當變壓器在GB 19212.1-2008規定的環境溫度下接到額定頻率的額定電源電壓時，測量空載輸出電壓。

12.101 空載輸出電壓應超過交流50V或無紋波直流120V，但不應超過：

      ——對移動式單相變壓器，為交流300V；

      ——對移動式多相變壓器，為交流500V；

      ——對其他變壓器，為交流500V或無紋波直流708V。在這種情況下，為符合國家的布線規程或特殊目的，空載輸出電壓可以高達交流1000V或無紋波直流1415 V。

      對獨立變壓器，此輸出電壓限值也適用于不擬互相連接的輸出繞組呈串聯連接的情況。
