1 范圍

      GB/T 19212.1-2016的該章用下列內容代替：

      GB/T 19212的本部分規定了醫療場所供電用隔離變壓器的安全要求。

      注1：安全要求包括電氣、溫度和機械方面。

      除非另有規定，以下“變壓器”包括醫療場所供電用隔離變壓器。

      本部分適用于駐立式、單相或三相、空氣冷卻（自冷或風冷）組別II醫療場所醫療IT系統供電用的獨立用干式隔離變壓器。它與二次側的IT電源系統固定導線永久連接。繞組可以是包封式或非包封式。

      注2：IT電源系統的規定見GB/T 16895.1。

      注3：組別Ⅱ醫療IT系統醫療場所的安裝規程包含在GB/T 16895.24中。

      注4：本部分涉及的變壓器用于醫療場所供電用。從該變壓器的下游連接的所有其他變壓器或設備不包含在本部分中。

      額定電源電壓不超過交流1000V，額定電源頻率和內部工作頻率不超過500 Hz。

      對于單相和三相變壓器額定輸出不小于0.5 kVA，且不大于10kVA。

      如果購買方和制造方另有協議時，本部分也適用于不限制額定輸出的變壓器。

      注5：本部分不包括擬向配電網供電的變壓器。

      對于單相或三相變壓器（相間電壓），空載輸出電壓和額定輸出電壓不超過交流250V。

      本部分不適用于電源供電裝置。

      本部分不適用于預定要與變壓器的輸入和輸出端子連接的外部電路及其元器件。當安裝規程或電器規范要求電路之間為雙重絕緣或加強絕緣時，可使用本部分包括的變壓器。

      注6：注意以下情況：

      ——對預定要用在車輛、船舶或飛機上的變壓器，可能需要附加要求（按其他適用的標準、國家規程等）；

      ——宜考慮采取避免外殼和外殼內元器件受諸如霉菌、害蟲、白蟻、日輻射和結冰等外界影響的防護措施；

      ——宜考慮變壓器運輸、儲存和工作的不同條件；

      ——對預定要用于特殊環境的變壓器，可以采用符合其他適用的標準和國家規程規定的附加要求。

2 規范性引用文件

      除下列引用文件外，GB/T 19212.1-2016的該章適用。

      該章增加下列引用文件：

      GB/T 19212.1-2016 變壓器、電抗器、電源裝置及其組合的安全 第1部分：通用要求和試驗(IEC 61558-1:2009,MOD)

3 術語和定義

      除下列術語和定義外，GB/T 19212.1-2016的該章適用。

      該章增加下列術語和定義：

3.1.101

      醫療場所供電用隔離變壓器 isolating transformers for the supply of medical locations

      用來為組別II醫療場所醫療IT系統供電用的隔離變壓器，除鐵心與殼體之間外，變壓器各部分（殼體、屏蔽、電路、熱敏裝置）之間應設計成具有雙重絕緣或加強絕緣的永久性連接。

3.4.101

      功能性屏蔽 functional screening

      在兩個繞組之間或繞組與鐵心之間或某個組件的屏蔽或整個變壓器的屏蔽之間，由于功能性的原因，用導電材料進行分離。

3.5.101

      額定輸入電流 rated input current

      變壓器接有額定輸出負載時的輸入電流。

3.6.101

      空載輸入電流 no-load input current

      在額定頻率下空載輸出時，接入額定電源電壓的變壓器的輸入電流。

3.6.102

      涌流 inrush current

      在額定電源電壓下接通變壓器時，變壓器空載輸入電流的最大瞬時值（峰值）。

4 一般要求

      GB/T 19212.1-2016的該章適用。

5 試驗的一般說明

      GB/T 19212.1-2016的該章適用。

6 額定值

      除下列條款外，GB/T 19212.1-2016的該章適用。

      該章增加下列條款：

6.101 對于單相或三相變壓器，額定輸出電壓（相間電壓）不應超過交流250V。

6.102 額定輸出不應小于0.5kVA，并且不應大于10kVA。

      購買方和制造方另有協議時，變壓器額定輸出不受限制。

6.103 額定頻率不應超過500 Hz。

6.104 額定電源電壓不應超過交流1000V。

      通過目視檢查標志來檢驗是否符合6.101～6.104的要求。

7 分類

      除下列條款外，GB/T 19212.1-2016的該章適用。

7.2 該條用下列內容代替：

      按短路保護或非正常條件保護分類：

      ——非耐短路變壓器。

8 標志和其他信息

      除下列條款外，GB/T 19212.1-2016的該章適用。

8.1 h）項的第一句話用下列內容代替：

8.11中給出了表示該種變壓器類型的相應圖形符號；

      t）項增加下列內容：

      變壓器應標出測量的短路電壓，用額定電源電壓的百分?jǐn)?shù)表示。

8.1.101 當涌流超過額定輸入電流峰值的8倍時，其結果值應在變壓器上標出。

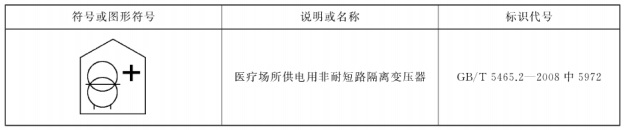

8.11 該條增加下列內容：

8.14 該條增加下列內容：

      說明書應說明：“接地屏蔽應符合GB/T 19212.1-2016中第18章漏電流的要求，并應與地連接。”如果變壓器內部裝有溫度傳感器，則說明書應說明其型號。如果國家安裝規程允許，則說明書應給出變壓器電路的要求值。

9 電擊防護

      GB/T 19212.1-2016的該章適用。

10 輸入電壓設定值的改變

      GB/T 19212.1-2016的該章適用。

11 負載輸出電壓和輸出電流

      GB/T 19212.1-2016的該章適用。

12 空載輸出電壓

      除下列條款外，GB/T 19212.1-2016的該章適用。

      該章增加下列條款：

      空載輸出電壓應在額定環境溫度下，當變壓器接到額定頻率的額定電源電壓時測量。

12.101 對于單相或三相變壓器，空載輸出電壓（相間電壓）不應超過交流250 V。

12.102 空載輸出電壓與負載輸出電壓之差不應過大。

      按照下列公式，差值表示為后者電壓計算值的百分?jǐn)?shù)：
