1 范圍

      本標準規定了使用GB/T 13611規定的城鎮燃?xì)獾娜紵骱腿紵骶哂秒娮邮饺細馀c空氣比例控制系統的結構和材料、要求、試驗方法、檢驗規則、標志、安裝和操作說明書、包裝、運輸和貯存。

      本標準適用于閉環控制，且用于預混燃燒的燃?xì)鉄崴鳌⑷細獠膳療崴疇t、燃?xì)馊紵?機、燃?xì)馊∨鳌⑷細忮仩t等燃?xì)馊紵骶呋蛉紵O(shè)備的電子式燃?xì)馀c空氣比例控制系統。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 2828.1 計數抽樣檢驗程序 第1部分：按接收質量限（AQL）檢索的逐批檢驗抽樣計劃(GB/T 2828.1-2012,ISO 2859-1:1999,IDT)

      GB/T 4208 外殼防護等級（IP代碼）（GB/T 4208-2017，IEC 60529：2013，IDT）

      GB/T 13611 城鎮燃?xì)夥诸惡突咎匦?/p>

      GB/T 14536.1-2008 家用和類似用途電自動控制器 第1部分：通用要求［IEC 60730-1：2003(Ed3.1),IDT]

      GB/T 14536.6-2008 家用和類似用途電自動控制器 燃燒器電自動控制系統的特殊要求(IEC 60730-2-5:2004,IDT)

      GB/T 30597-2014 燃?xì)馊紵骱腿紵骶哂冒踩涂刂蒲b置通用要求（ISO 23550：2011，MOD)

3 術語和定義

      GB/T 30597、GB/T 14536.1、GB/T 14536.6界定的以及下列術語和定義適用于本文件。

3.1

      電子式燃?xì)馀c空氣比例控制系統 electronic type gas and air ratio control systemERC

      由電子控制模塊、執行機構（至少含燃?xì)庹{(diào)節單元和空氣流量調節單元）、指定的反饋信號組成的，用以調節燃?xì)夂涂諝獗壤拈]環控制系統，見圖1。

3.2

      電子控制模塊 electronic control module

      含所有輸入/輸出控制元件的電子主控模塊，見圖1。

3.3

      定義狀態 defined state

      系統故障進入下列特征之一的安全狀態：

      a) 系統被動地進入一種狀態，在該狀態下燃?xì)馓幱谇袛酄顟B(tài)，當導致進入該狀態的原因不再存在時，再次啟動只能按特定的要求進行；

      b）系統在規定的時間內主動執行安全關閉或進入鎖定狀態；

      c）系統繼續運行且滿足所有與安全相關的功能要求。

      注：改寫GB/T 30597-2014，定義3.15。

3.4

      故障反應時間 fault reaction time

      ERC從發生故障到處于定義狀態的時間。

      注：改寫GB/T 30597-2014，定義3.16。

3.5

      安全關閉 safety shut-down

      通過限制器、安全切斷裝置或內部故障檢測實現燃?xì)獍踩袛唷?/p>

      注：改寫GB/T 14536.6-2008，定義2.3.122。

4 結構和材料

4.1 一般要求

      ERC應為閉環結構系統，并應符合下列規定：

      a）ERC應至少包括電子控制模塊、2個執行機構（燃?xì)夂涂諝庹{(diào)節單元部分）、傳感器部分（燃?xì)夂涂諝庹{(diào)節單元傳感器部分或過程傳感器部分），結構及可接受的反饋類型見圖1和表1；

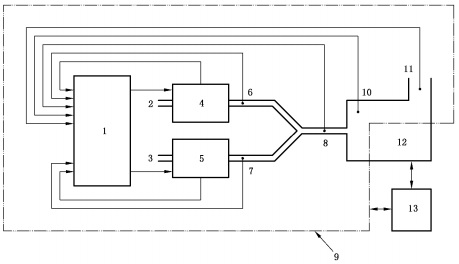

      說明：

      1——電子控制模塊；

      2——空氣；

      3——空氣調節機構；

      4——空氣傳感器；

      5——燃?xì)?空氣混合比例傳感器；

      6——火焰?zhèn)鞲衅鳎?/p>

      7——煙氣傳感器；

      8——燃燒過程；

      9——燃燒器控制系統；

      10——ERC邊界范圍；

      11——燃?xì)鈧鞲衅鳎?/p>

      12——燃?xì)庹{(diào)節機構；

      13——燃?xì)狻?/p>

圖1 ERC結構示意圖

      b) 整個系統應包括外部裝置，如伺服電機、調節器、定位裝置、傳感器、燃燒空氣風機用的變速控制器和燃燒分析反饋系統等；

      c) ERC應有連續的相關自檢模式，如操作模式、待機模式、啟動模式和關閉模式。

表1 可接受的反饋類型

4.2 結構

4.2.1 調節器及相關機械構件應符合GB/T 30597-2014中5.2的規定。

4.2.2 當ERC元件采用非金屬材料制造時，該元件應在機械性能、化學性能、熱性能和指定用途環境條件等方面滿足整體結構要求。

4.2.3 當ERC采用帶位置反饋傳感器的電動機械調節器，其反饋傳感器應始終指示出控制元件的實際位置，且應至少符合下列規定：

      ——連接調節器和調節器反饋傳感器的機械裝置應為封閉結構、確保無滑動；

      ——測試位置的設置應優先于傳感器和控制元件連接件的扭轉要求；

      ——當調節器由獨立的調節元件和控制元件構成時，應確保無滑動，螺釘、銷釘及其他防滑動元件也應通過鎖定保證其無滑動。

4.3 材料

      調節器及相關機械構件的材料應符合GB/T 30597-2014中5.3的規定。

4.4 燃?xì)膺B接

      燃?xì)庹{(diào)節器及相關機械構件的連接方式應符合GB/T 30597-2014中5.4的規定。

4.5 電子元件

      ERC使用電子元件部分的結構設計應符合GB/T 30597-2014中5.5的規定。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
