1 主題內容與適用范圍

      本標準規定了JC系列立井大型多繩箕斗（以下簡稱“箕斗”）的型式、基本參數和主要尺寸。

      本標準適用于煤礦立井提升高度500~1100 m,采用多繩摩擦式提升機及剛性罐道的提煤箕斗。

      本標準與首繩懸掛裝置、尾繩懸掛裝置、滾輪罐耳、裝載和卸覆設備配套使用。

2 引用標準

      GB 10599 多繩摩擦式提升機

      MT/T 154.1 煤礦機電產品型號的編制導則和管理辦法

      MT 236 組合鋼罐道滾輪罐耳

      MT 237.2 多繩提升容器 B型鋼絲繩懸掛裝置 墊塊式首繩懸掛裝置

      MT 237.3 多繩提升容器 B型鋼絲繩懸掛裝置 圓尾繩懸掛裝置

      MT 237.4 多繩提升容器B型鋼絲繩懸掛裝置扁尾繩懸掛裝置

      MT 330 XG、XC系列立井大型多繩箕斗卸載設備基本參數

3 術語

3.1 箕斗本體：不含首繩懸掛裝置、尾繩懸掛裝置、滾輪罐耳的箕斗部分。

3.2 四角罐耳：在裝、卸載位置，為穩住箕斗而設置在箕斗四角的導向件。

3.3 緩沖罐耳：設置在箕斗斗箱兩端具有緩沖作用的導向件。

3.4 制動罐耳：箕斗過卷時，進入楔形罐道的剛性罐耳。

4 產品分類

4.1 型式

4.1.1 本標準不包括首繩懸掛裝置、尾繩懸掛裝置和滾輪罐耳。

4.1.2 箕斗采用側扇形閘門，閘門開閉采用外動力操縱。

4.1.3 箕斗分同側裝卸式和異側裝卸式。

4.1.4 箕斗本體與首繩懸掛裝置直接連接，連接尺寸按GB 10599和MT 237.2的規定。尾繩懸掛裝 置分圓尾繩和扁尾繩兩種，連接尺寸按MT 237.3和MT 237.4的規定。

5.1.5 箕斗本體分節制造，各節之間采用螺栓連接。

4.1.6 箕斗采用滾輪罐耳導向，滾輪罐耳和制動罐耳均設置在箕斗上、下盤的兩端。

4.1.7 箕斗斗箱中部設置沿剛性罐道運行的緩沖罐耳。

4.1.8 箕斗在裝、卸載位置采用四角罐耳導向。

4.1.9 箕斗頂部設置可拆卸的安全蓬，箕斗裝載口上部設置活動平臺。

4.2 基本參數

      箕斗的基本參數和主要尺寸應符合圖1、圖2和表1、表2的規定。

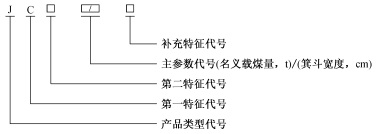

4.3 型號編制方法

      箕斗型號編制按MT/T 154.1的規定。

      產品類型代號:J——箕斗

      第一特征代號:C——側扇形閘門

      第二特征代號：Y——異側裝卸式

      同側裝卸式不注

      補充特征代號：A——適用提升高度500~800 m

                              B——適用提升高度＞800?1100 m

表1 基本參數
