1 范圍

      本標準規定了石油氣體管道阻火器的術語和定義、型號編制方法、分類和基本參數、要求、試驗方法、檢驗規則、標志、包裝、運輸和儲存、產品合格證及使用說明書編寫要求。

      本標準適用于安裝在石油氣體管道上的干式阻火器（以下簡稱阻火器）。其他阻火器產品可參照采用。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 3181-2008 漆膜顏色標準

      GB 3836.2 爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”

      GB/T 7306.1 55°密封管螺紋 第1部分：圓柱內螺紋與圓錐外螺紋

      GB/T 7306.2 55°密封管螺紋 第2部分：圓錐內螺紋與圓錐外螺紋

      GB/T 9969 工業產品使用說明書 總則

      GB/T 13306 標牌

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      管道阻火器 pipeline flame arrester

      安裝在輸送可燃?xì)怏w管道中，阻止傳播火焰（爆燃或爆轟）通過的裝置，由阻火芯、阻火器外殼及附件構成。

3.2

      阻爆燃型阻火器 deflagration flame arrester

      能阻止爆燃傳播的阻火器。爆燃是指以熱傳導和擴散方式、相對于前方介質以亞音速傳播的燃燒反應形式。

3.3

      阻爆轟型阻火器 detonation flame arrester

      能阻止爆轟傳播的阻火器。爆轟是以激波壓縮方式、相對于前方介質以超音速傳播的燃燒反應形式。

3.4

      耐燒型阻火器 endurance burning flame arrester

      在耐燒過程中及耐燒后能阻止火焰?zhèn)鞑サ淖杌鹌鳌?/p>

3.5

      最大試驗安全間隙 maximum experimental safety gap

      MESG

      在標準試驗條件下（0.1MPa，20℃），剛好使火焰不能通過的狹縫寬度（狹縫長為25mm）。注：MESG的定義是國際統一的，取自標準的MESG試驗裝置。

3.6

      穩定燃燒 steady burning

      在阻火元件表面或靠近阻火元件表面位置穩定燃燒，10min內保護側阻火元件溫升不超過10℃。

3.7

      穩定爆轟 stable detonation

      爆轟在限定的系統中穩定傳播，波面壓力及傳播速度沒有明顯變化，并且爆轟波相對于其波后方的介質以聲速傳播。

      注：在大氣環境下，如果采用本標準規定的試驗氣體及試驗程序，那么穩定爆轟的速度范圍為1400m/s～2 400m/s。

3.8

      極限阻火速度 maximum velocity of preventing flame transmission

      阻火器在給定的試驗條件下所能阻止的最快火焰速度。

3.9

      安全阻火速度 safety velocity of preventing flame transmission

      阻火器在給定的試驗條件下所能安全阻火的速度，通過極限阻火速度以及相應的安全系數（76.92％）確定。

3.10

      介質最高工作壓力 maximum working pressure of medium

      使用介質在相應溫度范圍內所能達到的最高工作壓力。

4 型號編制方法

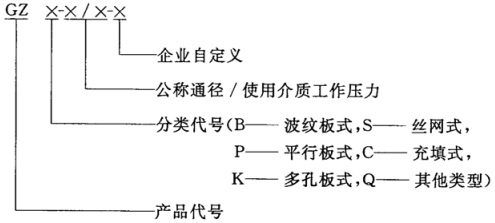

      阻火器按以下方法進行型號編制。

      示例：公稱通徑為100mm、使用介質工作壓力0.1MPa的波紋板式阻火器表示為GZB-100/0.1-X。

5 分類和基本參數

5.1 按阻火器阻火芯的結構可分為：

      a）波紋板式；

      b）金屬絲網式；

      c）平行板式；

      d）充填式；

      e）多孔板式。

5.2 按阻火器阻火性能可分為：

      a）阻爆燃型阻火器；

      b）阻爆轟型阻火器；

      c）耐燒型阻火器。

5.3 按阻火器適用氣體介質分為：

      a）適用于IIA1級（MESG≥1.14mm）氣體的阻火器；

      b）適用于IIA級（MESG＞0.9mm）氣體的阻火器；

      c）適用于IIB1級（MESG≥0.85mm）氣體的阻火器；

      d）適用于IIB2級（MESG≥0.75mm）氣體的阻火器；

      e）適用于IIB3級（MESG≥0.65mm）氣體的阻火器；

      f）適用于IIB級（MESG≥0.5mm）氣體的阻火器；

      g）適用于IIC級（MESG＜0.5mm）氣體的阻火器。

5.4 本標準規定阻火器的工作參數為：使用介質工作壓力范圍0.08 MPa～0.16 MPa，使用介質工作溫度范圍-20℃～＋150℃。

6 要求

6.1 外觀

6.1.1 阻火器各構成部件應無明顯加工缺陷或機械損傷，內表面應進行防腐蝕處理，防腐涂層應完整、均勻。

6.1.2 阻火器外殼表面應噴涂GB/T 3181-2008中表2給出的R03大紅漆。涂層質量應完整、均勻、無裂紋。

6.1.3 標牌應牢固地設置在阻火器的明顯部位，標牌內容符合9.1的規定。

6.1.4 在阻火器的明顯部位應永久性標出介質流動方向。

6.2 材料

6.2.1 阻火器殼體宜采用碳素鋼制造，其性能應符合相關國家標準的規定，也可采用機械強度和耐腐蝕性能滿足本標準要求的其他金屬材料。

6.2.2 阻火芯宜采用不銹鋼制造，其性能應符合相關國家標準的規定，也可采用機械強度和耐腐蝕性能滿足本標準要求的其他金屬材料。

6.2.3 阻火器內部及連接處的墊片不得使用動物或植物纖維等可燃材料。

6.3 耐腐蝕性能

6.3.1 耐鹽霧腐蝕性能

      按7.3規定的方法進行鹽霧腐蝕試驗，阻火器外殼不應有明顯的腐蝕損壞。

6.3.2 耐二氧化硫腐蝕性能

      按7.4規定的方法進行二氧化硫腐蝕試驗，阻火器外殼不應有明顯的腐蝕損壞。

6.4 強度要求

      按7.5規定的方法進行阻火器強度試驗，阻火器不應出現滲漏、裂痕或永久變形。

試驗壓力為10倍介質最高工作壓力，壓力保持時間為5min。

6.5 密封要求

      按7.6規定的方法進行阻火器密封試驗，阻火器不應出現泄漏。
