1 范圍

      本部分規定了煤質顆粒活性炭強度的測定原理、測定步驟及結果計算等內容。

      本部分適用于煤質顆?；钚蕴浚ㄒ韵潞喎Q活性炭）強度的測定。

2 原理

      在規定的條件下，試料置于裝有鋼球的滾筒中，通過滾筒機械轉動，試料被磨損。測定被破壞試料粒度的變化情況，用保留在試驗篩上的試料質量占原試料的質量分數作為試料強度。

3 儀器和設備

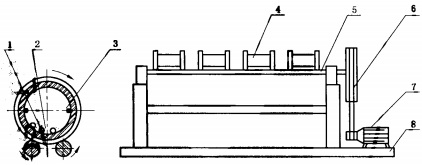

3.1 強度測定儀（見圖1），強度測定儀滾筒轉速為50r/min±2r/min。

      1——鋼球；

      2——試樣；

      3——滾筒縱筋；

      4——滾筒；

      5——滾軸；

      6——傳動輪；

      7——電機；

      8——底座。

圖1 強度測定儀結構示意圖

3.2 滾筒，內壁應對稱分布兩條縱筋并裝有五個實心鋼球，滾筒及鋼球應符合下列要求：

      a）滾筒內徑為80mm±0.2mm；

      b）滾筒壁厚為3mm±0.3mm；

      c）滾筒端蓋外徑為120mm±0.5mm；

      d）滾筒內表面粗糙度為Ra1.6～Ra6.3；

      e）滾筒深度為126mm±0.5mm；

      f）滾筒內壁筋長為120mm±0.2mm；

      g）滾筒內壁筋寬為4mm±0.1mm；

      h）滾筒內壁筋高為10mm±0.1mm；

      i）鋼球直徑為14.3mm±0.2mm。

3.3 振篩機，轉速280r/min～320 r/min；敲擊140拍/min～160拍/min。

3.4 試驗篩，200×50-x/x方孔，

3.5 天平，感量0.1g。

3.6 計時器，分度值5s。

3.7 電熱恒溫干燥箱，0℃～300℃。

3.8 干燥器，內裝無水氯化鈣或變色硅膠。

3.9 量筒，50mL。

3.10 刷子，普通鬃刷。

4 試樣的制備

4.1 用四分法取約200mL試樣，置于150℃±5℃的電熱恒溫干燥箱中，干燥2h（水分符合產品要求的試樣不需干燥），取出放入干燥器中冷卻備用。

4.2 選用適宜的試驗篩（標稱值不小于2.0mm的柱狀活性炭選用1.0mm的試驗篩，小于2.0mm的柱狀及不規則活性炭選用該產品最小粒度篩層孔徑1/2的試驗篩）在振篩機上，振篩1min，除去粉塵。

5 測定步驟

5.1 用量筒取50mL經過篩選的試料，在天平上進行稱量，精確至0.1g。

5.2 將稱好的試料置于放有五個鋼球的滾筒內，旋緊滾筒蓋，放在強度測定儀的兩根轉軸上。

5.3 啟動強度測定儀，同時啟動計時器，運轉5min。

5.4 取下滾筒，取出鋼球（不得將試料帶出），將試料移至已選好的試驗篩上。

5.5 開啟振篩機，同時啟動計時器，振篩5min。

5.6 振篩結束后，收集篩層上及嵌在篩孔上的試料，進行稱量，精確至0.1g。

6 結果計算

      強度以質量分數ω計，數值以％表示，按式（1）計算：

ω =m₁/m     ……………………………………(1)

      式中：

      m₁——篩層上及嵌在篩孔上試料質量的數值，單位為克（g）；

      m——試料質量的數值，單位為克（g）。

7 精密度

7.1 每個樣品做兩份試料的平行測定，結果以算術平均值表示，計算結果精確至整數位。

7.2 兩次測定結果的差值不大于2％。

8 試驗報告

      試驗報告應包括以下幾個方面的內容：

      a）試樣編號；

      b) 使用的標準；

      c) 使用的方法；

      d) 試驗項目；

      e) 試驗結果；

      f) 試驗人員；

      g) 試驗日期。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
